ege-com® Macroduct Multi-M, -S, und -L

ege-com^® Macroduct Multi-M, -S, und -L

Mehrfachrohrsystem aus ege-com^® Macroducts

Kurzbeschreibung
ege-com^® Macroduct Multi-Rohre sind Bündelungen mehrerer Kabelschutzrohre. Das Mehrfachrohr besteht aus mehreren gleich oder unterschiedlich dimensionierten Rohren, die entsprechend den Anforderungen des Anwenders zusammengestellt werden können.

Produktvorteile / Produktaufbau

große Farbvielfalt: Grundrohr schwarz, alternativ farbige Außenschicht, wahlweise mit Streifen

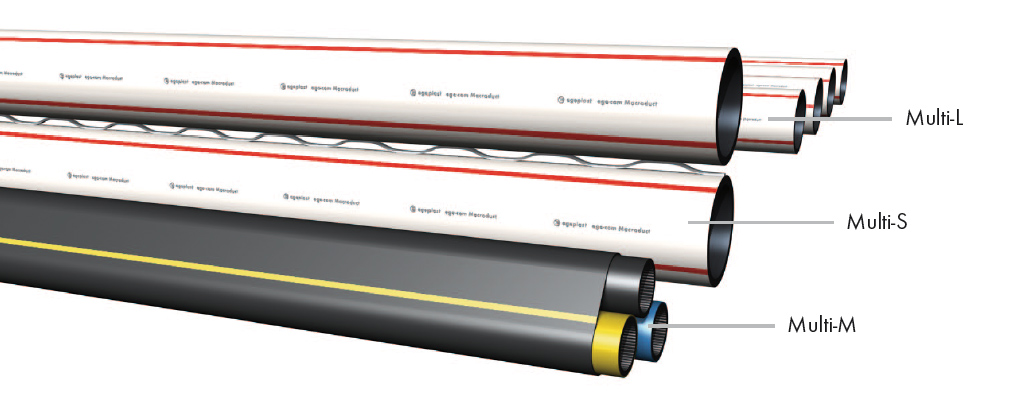

verschiedene Bündelungen möglich: mit Mantel (-M), Stegverbund (-S) oder lose gewickelt (-L).
Multi-M: als Inliner oder erdverlegbare Variante erhältlich, Einzelrohre nach Norm produziert, Signierung der Innenrohre sowie verschiedene Farben möglich

Verlegeoptionen

Offene Verlegung im Sandbett

Einzug in Kabelschutzrohre / Kabelkanalformsteine (Multi-M)

Systemtechnik

egeplast procable bietet für Ihr Bauvorhaben komplette Rohrsysteme an:
Das umfangreiche Zubehörprogramm finden Sie im Produktkatalog Kapitel egecom^® Zubehör
Sprechen Sie uns an!

Steck- und Schraubverbindung

Werkzeuge

Abdichtungen

Auf einen Blick

Anwendung:	Schutz von Telekommunikationskabeln (z. B. Kupfer- oder Glasfaserkabel)
Zielgruppen:	Netzbetreiber \| Bauunternehmen
Dimension:	Inliner Variante: 32 bis 40 mm; 3-fach und 4-fach Erdverlegbare Variante: 32 – 50 mm; 2-fach bis 4-fach
Medium:	Telekommunikationskabel
Werkstoff:	PE-HD
Bündelungen:	Multi-M: Ein Polyolefin-Mantel fixiert die Macroducts. Multi-S: Die Macroducts werden mit einem Steg verbunden. Multi-L: Mehrere Macroducts werden lose zusammen aufgewickelt.
Verbindungstechnik:	Steckverbindungen, Klemm- und Schraubverbindungen
Zulassungen/Normen:	angelehnt an DIN 8074 (PE 100), nach DIN 16874, nach DIN 16876
Grenzen des Produktes:	Bündelung von max. 5 Monorohren

Varianten

Macroduct Mono

Dimension 32 – 63 mm

Das Kabelschutzrohr ist standardmäßig in drei Qualitäten erhältlich:

Druckrohrqualität angelehnt an DIN 8074 (PE100)
Rohre nach DIN 16874
Rohre nach DIN 16876

Die ege-com^® Macroduct Mono Rohre eignen sich für eine direkte Verlegung in Kabelkanälen und Schächten oder zum Einziehen in große Leerrohre. Neben den klassischen Verlegeverfahren lassen sich die Kabelschutzrohre auch für grabenlose Bauweisen einsetzen.

Sonderanwendungen

SLA^®, SLM^®, DCT

Um den Anforderungen anspruchsvoller Verlegeverfahren wie z.B. der grabenlosen Verlegung gerecht zu werden, können die ege-com^® Macroduct Mono Rohre mit zusätzlichen Leistungsmerkmalen ausgestattet werden. Diese reichen von integrierter Mess- und Prüftechnik oder einem zusätzlichen mechanischen Schutz für grabenlose Verlegeverfahren.

Sonderanwendungen

OD (Ortungsdraht), mit integriertem RFID-Chip

Für spätere Baumaßnahmen ist häufig eine Lagebestimmung des verlegten Rohres erforderlich. Ein in das Rohr integrierter elektrischer Leiter ermöglicht eine nachträgliche Ortung. Eine Detektion ist bis zu einer Tiefe von 6 m möglich – zudem lässt sich der
Leitungsverlauf und die Position im Erdreich bestimmen.

Lieferformen

Ringbund
Stahltrommel
Stangenware
